前言

不知道在哪翻到了一个上古J-Link，测了电压发现不对，以为是里面跳线没接，短接之后发现短接错了，把里面固件删了

在网上找了一堆教程，发现好多对不上，于是自己写一个

准备

需要提前安装一个sam-ba，并准备一个固件
固件我是用的这里的：https://github.com/Winddoing/jlink_v8_firware_upgrade
我看的这个教程里面的sam-ba，到后面无法识别j-link，于是我找到官网下载了SAM-BA 2.18 for Windows版本（更新的版本好像是命令行的形式，没有界面？）下载地址：https://www.microchip.com/en-us/development-tool/SAM-BA-In-system-Programmer

安装路径D:\Atmel\sam-ba_2.18，这个要记住，驱动目录在这里面的drv文件夹。

清空固件并进到编程模式

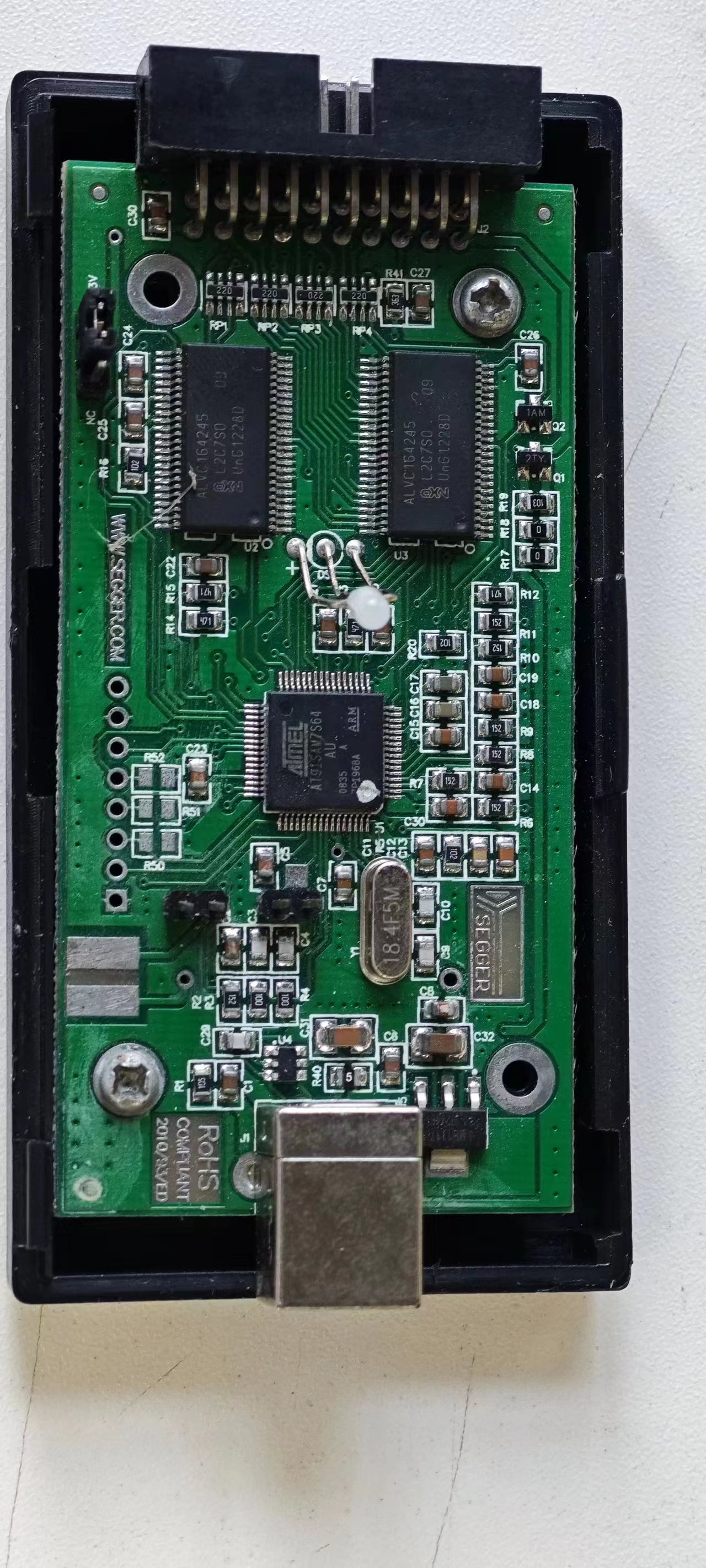

首先要清空固件，这两个跳线是ERASE和TST

主芯片：AT91SAM7S64
ERASE作用：删除旧的固件
TST作用：使其进入可编程模式

清空固件步骤：

1、J-Link通过USB连接电脑
2、用跳线短接ERASE的排针，等待30秒
3、断开USB线
4、断开跳线

这时候你就会发现灯不亮了

进入编程模式步骤：

1、用跳线短接TST的排针
2、J-Link通过USB连接电脑
3、等待30秒
4、断开USB线
5、断开跳线

安装驱动

上面步骤操作完了，就进入到了编程模式，重新连接J-Link，看设备管理器，如果显示是“Bossa Program Port”，那就说明驱动识别错了，如果是未知设备，那就说明没有装驱动，需要安装驱动。

我的电脑就是识别成了“Bossa Program Port”，我把所有驱动卸载之后还是识别成了USB串行设备

这时候右键->“更新驱动程序”->“浏览我的电脑以查找驱动程序”->浏览，找到D:\Atmel\sam-ba_2.18\drv这个目录，也就是sam-ba的安装目录，安装驱动之后，设备名就变成了“AT91 USB To Serial Converter”

这时候，打开sam-ba软件，选择j-link（这里可能会遇到坑，不识别j-link，在网上找了一圈，最后发现官网的能用）和芯片型号at91sam7s64-ek，并点击connect

选择固件，并点击send file

这时候会弹出窗口，问你是否unlock ，点击是（Y）

烧录完会弹出一个窗口是否锁定，点击否（N），等窗口没有输出就是烧录好了，断开usb线即可
重新插上，就会发现灯重新亮起来了，设备管理器也识别成了j-link
